先日購入した電池式のどこでも扇風機 ホームセンターにて￥1,280
現行品（製番81336702）はAC電源との２電源方式ですが、自分が購入したのは割安の廃番品（製番81336700）で、電源は電池のみです。

いろんなシチュエーションで使いたいのですが、単一電池を8本使用するため、気兼ねなく使うには電池代がネック。

ＡＣアダプタは後から揃えるとして、ＤＣジャックを追加し車載用ケーブルを製作しました。

用意した材料。
DCジャック、DCプラグ：電子機器屋さんにて共に158円
配線：職場にあった余り。　　　　　　　　　　　　　　　　　　　　　　
シガーソケットプラグ：100均のUSBチャージャーを利用


この扇風機、アウトドアでの使用をメインに考えられている思いますが、ちゃんとした平面でなければ直立安定性に多少欠けます。
下部が電池ケースになっており、単一8本の重量が重しになることを前提として、安定性を確保する感じなのでしょう。
屋外でテーブルの上に置く時などは、その事に注意してた方が良いですね。
落として破損なんかもあるかも


さて、本体を分解してみると中はシンプルな作り
配線は、電池ケースのプラス端子 ⇒ 本体スイッチ ⇒ モーター ⇒ 電池ケースのマイナス端子へと繋がれてます。
今回は電源を、電池とDCジャックからの入力との2電源への改造。
DCプラグを挿した時は電池側の回路は遮断し、DCプラグを挿さない時は電池から電気を供給させます。
ややこしそうですが、はんだ作業と電気回路の基本が分かれば簡単で、3端子のDCジャックを回路の途中に加えるだけです。

　 DCジャックを位置決めしてから取りつけ。　　　　　 配線を引き直し

　 配線完了　　　　　　　　　　　　　　　　　　　　　　　　　 USBチャージャーの分解

　 はんだ作業　　　　　　　　　　　　　　　　　　　　　　　　　 シガーソケット用ケーブル完成

　

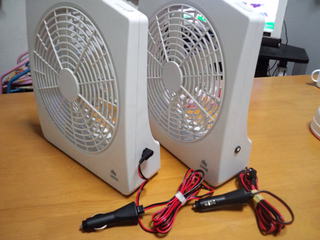

ひとまず完成

製作後分かった事なのですが、使用したDCジャックは12Vの規格として通常使われて無い物らしく、汎用のACアダプタのプラグが合わないようです

普通にあると思ってて、下調べ不足でした。

早速自宅トイレの暑さ対策で使おうと思ってたのにな

一応￥60程で変換プラグがネットショップであるのだけど、無駄な注文だし、商品より送料が高いし、、、

めんどくさっ


9月5日追記：今朝ホームセンターのチラシを見たら、、、


先月￥1,280で2台購入。

その時も限定20台だったけど、買ったのって自分だけ？

まだ一度も使って無いのによ、、、


こんなのってありません？（笑）
